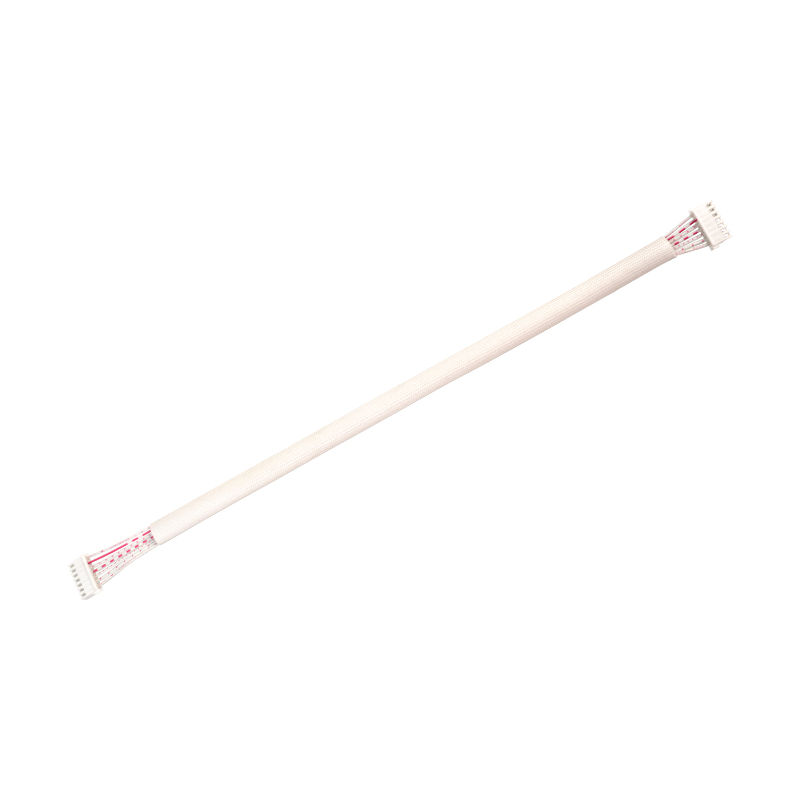

Arnés de cableado para electrodomésticos domésticos

El arnés de cableado de los electrodomésticos se refiere al arnés de alambre utilizado en los electrodomésticos. Son responsables de conectar los diversos componentes electrónicos dentro de los electrodomésticos para garantizar la transmisión de potencia y control de señal. Este tipo de arnés de cableado se usa ampliamente en varios electrodomésticos, como lavadoras, refrigeradores, aires acondicionados, hornos de microondas, aspiradoras, etc.

Características principales
1. Seguridad: El arnés de cableado de los electrodomésticos debe cumplir con los estrictos estándares de seguridad para evitar riesgos de seguridad, como cortocircuitos y sobrecalentamiento.
2. Durabilidad: Debido a la alta frecuencia de uso de los electrodomésticos, el arnés de cableado debe tener una buena durabilidad y poder resistir el uso a largo plazo y cierto estrés mecánico.
3. Flexibilidad: The wiring harness needs to have a certain degree of flexibility to facilitate installation and wiring in the complex layout inside the household appliances.
4. Alta temperatura y resistencia a la corrosión química: Algunos electrodomésticos, como hornos y hornos de microondas, generarán altas temperaturas cuando trabajen, y el arnés de cableado debe poder resistir entornos de alta temperatura. Además, el material del arnés de cableado también necesita resistir una posible corrosión química.

Materiales comunes
- Cable: El alambre de cobre generalmente se usa debido a su buena conductividad.
- Materiales de aislamiento: como PVC (cloruro de polivinilo), XLPE (polietileno reticulado), etc., se utilizan para proteger los cables y evitar circuitos cortos.
- Materiales de la chaqueta: Utilizado para proteger todo el arnés de cableado, los comunes son PVC, TPE (elastómero termoplástico), etc.

Proceso de fabricación
1. Corte: Corte los cables de acuerdo con los requisitos de diseño.
2. Desmontaje: Retire la capa de aislamiento al final del cable para conectar el terminal.
3. Prime: Engullir la terminal al cable para garantizar una buena conexión eléctrica.
4. Asamblea: Ensamble múltiples cables en un arnés de acuerdo con los requisitos de diseño y fijalos con cinta o mangas.
5. Pruebas: Pruebe eléctricamente el arnés terminado para garantizar que cumpla con los requisitos de diseño y los estándares de seguridad.

Ejemplos de aplicaciones
- lavadora: Conecte motores, paneles de control, sensores, etc.
- Refrigerador: Conecte compresores, termostatos, iluminación, etc.
- Aire acondicionado: Conecte compresores, ventiladores, paneles de control, etc.

Notas
- Instalación: Al instalar el arnés de cableado, evite la flexión o el estiramiento excesivo para evitar la rotura del cable o el daño de aislamiento.
- Mantenimiento: Revise el arnés de cableado regularmente para asegurarse de que no esté envejecido, dañado o suelto.
